CORTE GRANDEMEC – CORTE DIRECTA 300 mm

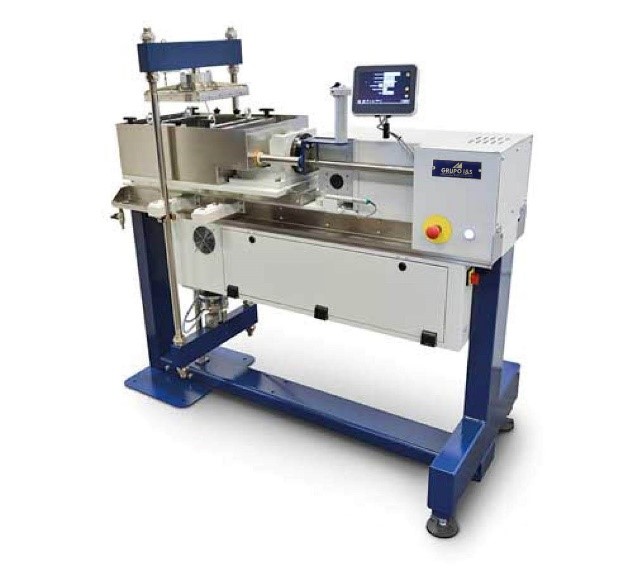

Large Shearmec es un marco electromecánico diseñado para realizar ensayos de corte directo y residual en muestras con suelos de grano grueso o medio, como grava. La caja de corte de acero inoxidable tiene un tamaño de 300×300 mm, para acomodar el diámetro más grande de los granos y obtener valores de resistencia al corte para la muestra en su conjunto, no solo para las partículas individuales.
La fuerza de corte y la presión vertical se aplican mediante 2 actuadores electromecánicos de 100 kN cada uno, con un recorrido de 150 mm y 75 mm respectivamente. Las tensiones se miden mediante 2 células de carga electrónicas de 100 kN, una para la fuerza horizontal y otra para la presión vertical.
Para facilitar la introducción de la muestra y el acceso a la zona de ensayo, Grupo I&S ha desarrollado un innovador sistema de elevación de placa superior con junta autoblocante que garantiza la axialidad de la carga.
La unidad Cyber Plus Progress, basada en un control de circuito cerrado, gestiona el sistema de forma completa y automática, desde la adquisición de datos hasta la visualización de gráficos en tiempo real. La máquina se puede controlar incluso de forma remota a través de SmartLab, la innovadora plataforma de software que permite tanto la adquisición y el procesamiento de datos como la exportación de los resultados de las pruebas. El Shearmec grande también se puede configurar para realizar pruebas en materiales geosintéticos.
ASTM D3080/BS 1377:7/EN ISO 12957/ASTM D6243
